XPS N-W-E : Isolation en polystyrène extrudé (pour murs creux, caves, sols et planchers chauffants) URSA

Les unités de mesure utilisées en isolation: R et λ

• La résistance thermique (R)
• La conductivité thermique (λ)

La résistance thermique (R)

À l’inverse des métaux, les isolants ne conduisent pas la chaleur : ils lui opposent une résistance. C’est ce qu’on appelle la résistance thermique (R).

Plus la valeur R est élevée et plus on considère le matériau comme isolant. En d'autres termes: plus la valeur R est élevée, plus la déperdition thermique au travers du matériau est faible.

Le calcul de la valeur R dépend de deux paramètres : l’épaisseur du matériau d'isolation et la conductivité thermique (ou lambda) de ce même matériau (voir ci-dessous). La valeur R est exprimée en m² kelvin par watt (m². K / W).

 Cette valeur est donnée par la formule : R = e / λ.  (Epaisseur / lambda).

La résistance thermique d'un isolant varie selon son épaisseur.

La conductivité thermique ou lambda (λ)

Le coefficient de conductivité thermique (λ) d'un matériau traduit la quantité de chaleur qui s'échappe au travers de sa surface, en un temps donné et avec une différence de température entre ses 2 faces. Plus précisément encore, on peut dire que le coefficient lambda traduit le flux de chaleur qui traverse un matériau d’un mètre d’épaisseur sur une surface d’un mètre carré avec une différence de température d’un Kelvin entre ses deux faces.

La valeur lambda (λ) est exprimée en Watt par mètre Kelvin (W / m . K).

Les isolants ayant une valeur lambda faible ont un meilleur pouvoir isolant. Une valeur lambda élevée peut être compensée par une couche isolante plus épaisse.

BON A SAVOIR :

• Plus la résistance thermique R est élevée, plus le matériau est isolant.
• À épaisseur d'isolant égale, plus le coefficient lambda (λ) est petit, plus le matériau est isolant.
• Une valeur lambda élevée peut être compensée par une couche isolante plus épaisse.

La résistance thermique (R) de l'isolant URSA XPS N-W-E varie selon son épaisseur

En quoi consiste l'isolant XPS N-W-E ?

Le produit XPS N-W-E est un panneau isolant en polystyrène extrudé de type N (cellules contenant de l'air), à surface lisse. Les 4 bords sont rainurés-languettés pour un emboîtement optimal. Ce panneau isolant existe en différentes épaisseurs et en 2 formats.

Que signifient les lettres XPS ?

Le polystyrène extrudé (ou XPS pour "eXtruded PolyStyrene foam") est une mousse synthétique. Les millions de cellules composant ce matériau isolant enferment l’air et empêchent toute perte de chaleur, ce qui garde votre logement agréablement au chaud l’hiver. Par ailleurs, grâce à sa structure cellulaire hermétique, l’isolation en polystyrène extrudé n’absorbe pas d’eau et affiche une énorme résistance à la compression, ce qui la rend parfaite pour isoler des sols fortement sollicités.

Que signifie la lettre N ?

Il existe deux types d’isolation URSA XPS : le XPS N et le XPS HR:

• Dans le XPS N, le « N » correspond à « Natural »: on utilise du CO2 en guise de gaz de soufflage.
• Dans le XPS HR, ou "High Resistance", on utilise un autre gaz de soufflage, ce qui réduit encore plus les valeurs lambda.

A quoi correspond la lettre W ?

Il existe 4 niveaux de compression pour les panneaux isolant URSA XPS N:

• XPS N W = 250 kPa
• XPS N III = 300 kPa
• XPS N V = 500 kPa
• XPS N VII = 700 kPa

Que signifie la lettre E ?

Les isolants en polystyrène extrudé URSA XPS sont usinés de 3 façons différentes, càd que les bords des panneaux sont de 3 types:

• I = Bords droits
• E = Bords rainurés bouvetés (ou rainurés languettés)
• L = Bords à feuillures

Ne confondez pas polystyrène extrudé et polystyrène expansé

Le polystyrène expansé est fabriqué en faisant chauffer de petites billes à la vapeur, ce qui a pour effet de les dilater et de les faire adhérer les unes aux autres, alors que le polystyrène extrudé (XPS) résulte d’un processus d’extrusion.

Les avantages d'une isolation avec des panneaux en polystyrène extrudé (XPS)

1. Le confort thermique

L’isolation en polystyrène extrudé (XPS) évite les pertes de chaleur. Le polystyrène extrudé se compose en effet de millions de cellules qui enferment l’air, ce qui empêche la chaleur de quitter la pièce. Le logement reste ainsi confortablement chaud en hiver et vous devez consommer moins d’énergie pour chauffer vos pièces tandis qu’en été, la chaleur est maintenue à l’extérieur, et la température intérieure est plus agréable.

Les panneaux en polystyrène extrudé affichent des valeurs isolantes très élevées qui ne diminuent pas au fil du temps, et ce même dans de faibles épaisseurs.

2. Une haute résistance à la compression

Vous souhaitez isoler un sol fortement sollicité, un toit de parking, ou une toiture végétale ? Dans ce cas, l’isolation en polystyrène extrudé (XPS), grâce à son excellente résistance à la compression, constitue le matériau idéal.

Une isolation en polystyrène extrudé (XPS) affiche en effet une résistance à la compression permanente pouvant atteindre 70 tonnes/m² et évite toute déformation due à de fortes sollicitations.

Appliquer du polystyrène extrudé (XPS) comme isolation de sol est donc une bonne solution.

3. Une haute résistance à l'eau

Le polystyrène extrudé (XPS) présente une structure cellulaire hermétique, grâce à laquelle il n’absorbe pratiquement aucune eau, ou vapeur d’eau.

Les conditions humides n’endommagent donc pas les panneaux XPS, qui conservent toujours leur pouvoir isolant.

En conclusion, on peut dire que les panneaux XPS ne sont pas capillaires; l'isolant en polystyrène extrudé (XPS) offre une haute résistance à l'eau et à la pénétration d'humidité.

4. Une haute résistance au gel et au dégel

Les conditions météorologiques extrêmes n’altèrent en rien l’efficacité de votre isolation en polystyrène extrudé (XPS).

Ce matériau conserve en effet ses excellentes performances dans une plage de températures allant de -50°C à +75°C.

Le polystyrène extrudé (XPS) résiste donc aussi bien au gel qu’au dégel, ces éléments n’ayant par conséquent aucun effet négatif sur la durée de vie ou l’efficacité de votre isolation.

5. Une pose facile

Le polystyrène extrudé (XPS) est un matériau à la fois léger et souple. Il se découpe et se pose facilement, sans devoir recourir à des outils spéciaux ou à des moyens de protection.

6. Extrêmement durable

Les performances thermiques et mécaniques restent identiques au fil du temps. Le panneau URSA XPS ne pourrit pas, n'est pas altéré par les moisissures et n'a aucune valeur nutritive pour les insectes et les rongeurs.

7. Impact minimal sur l'environnement

Avec URSA XPS, vous entrez dans le domaine de la haute performance:

• 100% recyclable;
• constitué jusqu'à 100% de matières premières recyclées;
• produit avec 100% de CO² recyclé;
• 100% transformable, aucun déchet dans le processus de production.

Les applications possibles du panneau isolant en polystyrène extrudé XPS N-W-E

Le panneau isolant en polystyrène extrudé (XPS) N-W-E peut s'adapter aux configurations de pose les plus diverses :

• isolation des sols: l’isolation d’un sol à l’aide de polystyrène extrudé (XPS) crée une sensation de confort sous les pieds et influence favorablement votre consommation d’énergie;
• isolation des planchers chauffants;
• isolation des murs creux;
• isolation d'une cave: votre cave vous sert de pièce à vivre ou d’espace de rangement ? Dans ce cas, vous pouvez l’isoler à l’aide de panneaux en polystyrène extrudé (XPS) pour en augmenter la température et éviter d’éventuels problèmes d’hygiène comme la formation de moisissures. Le polystyrène extrudé (XPS) constitue une solution parfaitement adaptée en la matière;
• isolation périmétrique;
• isolation des piscines et murs enterrés.

L'isolant en polystyrène extrudé XPS N-W-E pour isoler vos sols d'habitation

Les exigences d’isolation ont été systématiquement renforcées ces dernières années dans différents pays européens. Il est désormais légalement obligatoire d’isoler aussi les sols. Même si les pertes d’énergie par les toits et les murs sont plus grandes, l’isolation du sol est essentielle au sentiment de confort, ce qui a un effet favorable sur la consommation d’énergie. La résistance à la compression élevée et l’excellente résistance à l’humidité des panneaux d’isolation URSA XPS N-W-E en font un produit idéal pour l’isolation des sols dans les habitations.

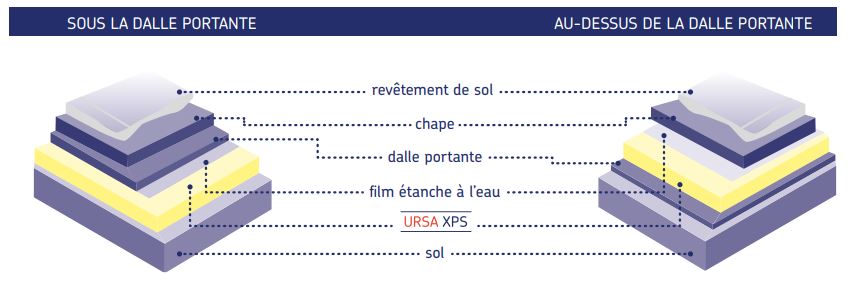

L'isolation URSA XPS N-W-E peut être placée sous la dalle portante, sur sol plein, ou au-dessus de la dalle portante:

Isolation du sol: SOUS la dalle portante, sur sol plein

En posant l’isolation sur le côté extérieur d’une construction, la structure portante est moins sujette aux variations de température. La dalle portante au-dessus de l’isolation fait office d’accumulateur de chaleur et la condensation de surface est évitée.

Les panneaux URSA XPS sont posés, de préférence en appareil d’une demi-brique, directement sur le sous-sol plat et stabilisé. La couche d’isolation peut aussi être mise en œuvre en plusieurs épaisseurs. On place un film en PE sur l’isolation afin d’éviter que le béton frais s’immisce entre les joints des panneaux, car cela provoquerait des ponts thermiques.

Isolation du sol: AU-DESSUS DE la dalle portante

La surface de la dalle portante doit être suffisamment plane. D’éventuelles canalisations doivent donc d’abord être éliminées. On prévoit, le long du mur, une isolation périmétrique ou de plinthe souple (surtout en cas de chauffage par le sol) jusqu’au côté supérieur du revêtement
de sol. Il est aussi recommandé de poser un film en PE entre les panneaux d’isolation et la chape. Le film est disposé sur toute la surface de l’espace et les éventuels chevauchements sont scellés avec de la bande adhésive. Si l’on opte pour une chape avec armature, l’armature
(le treillis) est en principe disposée dans la moitié supérieure du sol, avec une couverture de minimum 10 mm. L’armature de la chape est posée sur les panneaux d’isolation à l’aide d’écarteurs. La chape doit être protégée contre un séchage trop rapide. Pour les chapes sans armature, il est recommandé de ne pas dépasser une surface de 40 m².

Utiliser l'isolant en polystyrène extrudé XPS N-W-E pour isoler vos caves et faire une isolation périmétrique

Les caves sont généralement utilisées comme espace d’habitation ou de rangement. Une isolation insuffisante peut entraîner une déperdition inutile d’énergie, mais aussi une perte de confort occasionnée par des murs froids, souvent à l’origine de problèmes hygiéniques comme la formation de moisissures. Il est aussi avéré que le côté extérieur de la construction se prête idéalement à la pose d’une isolation thermique des espaces chauffés.

Qu'entend-on par « Isolation périmétrique » ?

Par « isolation périmétrique », nous entendons l’isolation thermique des éléments de construction qui sont en contact avec la terre ou le sol, notamment les murs de cave, le long du côté extérieur du bâtiment. Dans le cas de l’isolation des caves, la couche isolante se trouve entre le mur étanche de la cave et le sol. Dans la mesure où elle est donc en contact direct avec le sol, l’isolation est soumise à des règles très strictes. URSA XPS excelle par sa résistance élevée à la pression et à l’humidité, ce qui en fait le matériau idéal pour une isolation périmétrique. URSA XPS N-W-E peut être utilisé comme isolant pour les fondations et les murs de cave.

Isolation "périmétrique" : Mise en œuvre

Les panneaux URSA XPS N-W-E sont collés sur le côté extérieur du mur de la cave à l’aide d’une colle adaptée. Si le mur de la cave ou de la fondation n’est pas étanche, il convient d’apposer une couche d’étanchéité (couche bitumeuse, film plastique, isolants minéraux…) avant l’encollage des plaques d’isolation.

La colle est apposée point par point (à 6 endroits) sur  es panneaux d’isolation qui sont ensuite collés sur le mur avec joints alternés. La colle doit maintenir les panneaux en place jusqu’à ce que le remblayage soit effectué.

Isoler les murs creux avec les panneaux isolants URSA XPS N-W-E

Le mur creux est une construction aux fonctions évidentes :

• La paroi extérieure du mur creux fait office d’écran de protection contre la pluie
• Le mur creux isolé assure un confort thermique nettement amélioré et une économie d’énergie considérable
• La paroi intérieure du mur creux a une fonction de support et contribue à la capacité thermique du bâtiment.

Isoler les "murs creux" : Mise en œuvre

Afin d’assurer le bon placement des panneaux URSA XPS N-W-E, il est recommandé de suivre la méthode de travail ci-après :

• Construction de toute la paroi intérieure du mur creux et finition hermétique de cette paroi.
• Élimination des bavures de mortier et des restes de ciment de la paroi intérieure.
• Placer et fixer les panneaux d’isolation de manière à réaliser une épaisseur d’isolation complètement continue. La finition rainurée bouvetée d’URSA XPS N-W-E permet d’obtenir ce résultat. Les joints de panneaux peuvent éventuellement être finis à l’aide de bande à joint.
• Drainer les éventuelles infiltrations d’eau vers l’extérieur grâce à des crochets d’ancrage penchés bien placés et à des couches d’étanchéité.
• Éviter les bavures de mortier et les restes de ciment dans ce qui reste de la coulisse lors de la réalisation de la maçonnerie de façade.
• Fixer tant la maçonnerie extérieure que l’isolation de mur creux au côté intérieur porteur à l’aide de crochets d’ancrage. Les crochets sont en acier galvanisé ou inoxydable. Des raccords (rosettes en plastique) sont apposés sur ces crochets afin de serrer les panneaux
  d’isolation contre la paroi intérieure du mur creux.

En quoi l'isolation en polystyrène extrudé (XPS) respecte l'environnement ?

L'impact minime sur l'environnement lors du processus de production des panneaux XPS n'est rien comparé aux énormes économies environnementales qu’ils permettent d’obtenir. Grâce à sa haute valeur d'isolation, l'isolant XPS réduit l'énergie nécessaire pour chauffer et permet ainsi de réduire les émissions de CO².

Peut-on recycler les panneaux en polystyrène extrudé (XPS) ?

Oui. Les panneaux URSA en polystyrène extrudé (XPS) peuvent être réutilisés si les panneaux ne sont pas endommagés. En outre, les rebuts de fabrication sont directement réinjectés dans le cycle de fabrication en usine.

La classification au feu

La réaction au feu de l'isolant en polystyrène extrudé URSA XPS N-W-E est : E

L'Europe a introduit des "Euroclasses" concernant la réaction au feu des produits de construction et d'aménagement.

Les euroclasses, définies dans la norme européenne EN 13501-1+A1, sont un système de classement en cinq catégories d’exigence : A1, A2, B, C, D, E, F (F étant équivalent au NC).

Les euroclasses tiennent aussi compte de deux autres critères essentiels (après tests en laboratoire) :

• l’opacité des fumées (quantité et vitesse) notée "s" pour "smoke"
  • s1 : Quantité et vitesse de dégagement faible
  • s2 : Quantité et vitesse de dégagement moyenne
  • s3 : Quantité et vitesse de dégagement haute

• les gouttelettes et débris enflammés notées "d" pour "droplets"
  • d0 : aucun débris
  • d1 : aucun débris dont la combustion dure plus de 10 secondes
  • d2 : ni d0 ni d1

Tableau de correspondance (produits de construction autres que sols):

Les astuces URSA

• URSA déconseille les fixations mécaniques car elles perforent l’étanchéité à l’eau, ce qui peut provoquer des problèmes ultérieurs.
• URSA XPS peut être traité à l’aide d’un outillage usuel, par exemple des scies à main ou des couteaux aiguisés.
• Il convient d’éviter l’exposition de longue durée des panneaux d’isolation au soleil afin de prévenir leur altération par les rayons ultraviolets.

Pour plus d'informations sur l'isolant en polystyrène extrudé URSA XPS N-W-E, lisez les documents PDF ci-joints.
